[REVIT API]PIPE ISOMETRIC

2018. 8. 4. 13:32REVIT ADD-IN

REVIT에서 MEP를 할 때 아이소매트릭을 바로 나타내는 것은 어렵습니다. 그래서 AUTODESK PLANT를 사용하는 듯 합니다.

REVIT에서 바로 아이소매트릭을 나타내는 것이 필요합니다.

등각뷰를 만드는 것은 그리 어렵지 않게 3D뷰를 이용하면 되지만, 파이프에 치수를 입혀주는 것은 쉽지 않습니다.

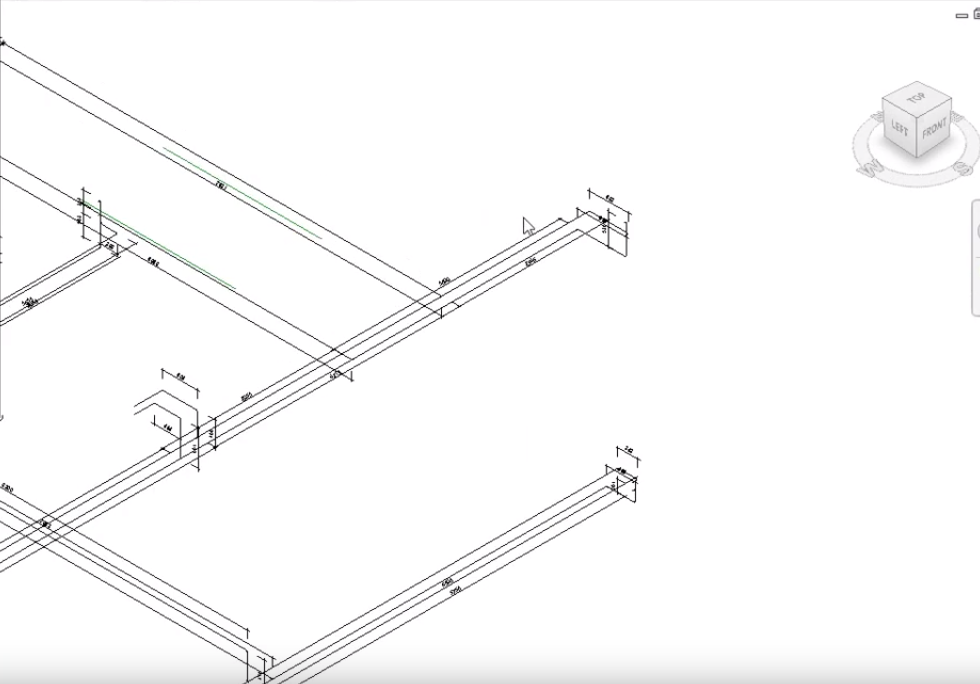

등각투영도를 만들고 치수를 기입하여 보여줍니다.
